AL-6XN®合金金属环

沪深股市数百AL-6XN®套圈在各种尺寸和长度，以确保你得到一个适合你的应用程序的安装。我们进行短期，中期和长期套圈，以及与重或超重的壁厚套圈。沪深股市也SMS配件，DIN 11864件，和DIN 32676件。

对于要求3-A卫生标准或ASME-BPE标准的应用，CSI库存为304和316L食品、奶制品和饮料的套圈和BPE套管。我们还提供哈氏合金C-22®套圈更耐腐蚀。

模型

长度尺寸与行业标准一致。

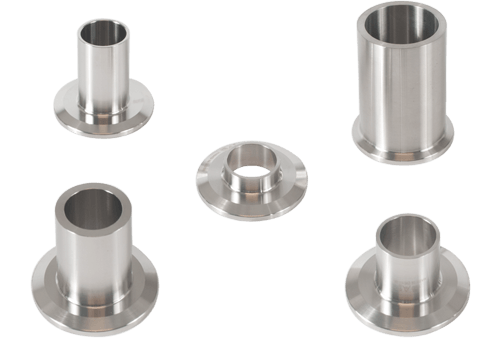

配件金属环Al6Xn
AL-6XN®合金金属环 现在去购物

工业

加工食品，高酸食品，饮料，家庭及个人护理，制药，生物技术，化学
表面光洁度的选项
BPE表面处理代码 CSI表面处理代码 产品接触面

(Max Ra) *

 产品接触表面抛光处理

（ID）

 非产品接触面

（最大Ra）为

 非产品接触
表面抛光处理

(OD)

 尺寸和公差
(BPE)或(CSI)
N/A 聚氨酯 N/A 无光泽的/机 N/A 无光泽的/机 CSI
N/A 7 32μ英寸
(0.81µm)		 机械抛光/画 32μ英寸
(0.81µm)		 机械抛光 CSI
SF1 PL 20μ英寸
(0.51µm)		 机械抛光/画 32μ英寸
(0.81µm)		 机械抛光 BPE
SF5 阿宝 20μ英寸
(0.51µm)		 电解 32μ英寸
(0.81µm)		 机械抛光 BPE
SF6 P25 25μ英寸
（0.64微米）		 电解 32μ英寸
(0.81µm)		 机械抛光 BPE

AL-6XN表面光洁度名称

Tri-Clamp套管,短14 wmps-size-material-finish
AL-6XN材料零件号

(PL完成)

 AL-6XN材料零件号

(订单完成)

 大小OD

(在)

 一种

(在)
理财产品里的14 - 0.5 - al6xn - pl 理财产品里的14 - 0.5 - al6xn - po ½ 0.500
理财产品里的14 - 0.75 - al6xn - pl 理财产品里的14 - 0.75 - al6xn - po ¾ 0.500
14WMPS -1- AL6XN-PL 14WMPS -1- AL6XN-PO 1 0.500
14WMPS-1.5-AL6XN-PL 14WMPS-1.5-AL6XN-PO 1½ 0.500
14WMPS -2- AL6XN-PL 14WMPS -2- AL6XN-PO 2 0.500
14WMPS-2.5 AL6XN-PL 14WMPS-2.5 AL6XN-PO 2½ 0.500
14 wmps-3-al6xn-pl 14 wmps-3-al6xn-po 3 0.500
14 wmps-4-al6xn-pl 14 wmps-4-al6xn-po 4 0.625
14WMPS
2009bpe DT-22
三夹紧箍环，中L14AM尺寸，材质，表面处理
AL-6XN材料零件号

(PL完成)

 AL-6XN材料零件号

(订单完成)

 大小OD

(在)

 一种

(在)
l14am - 0.5 - al6xn - pl l14am - 0.5 - al6xn - po ½ 1.125
l14am - 0.75 - al6xn - pl l14am - 0.75 - al6xn - po ¾ 1.125
L14AM-1-AL6XN-PL L14AM-1-AL6XN-PO 1 1.125
l14am - 1.5 - al6xn - pl l14am - 1.5 - al6xn - po 1½ 1.125
L14AM -2- AL6XN-PL L14AM -2- AL6XN-PO 2 1.125
L14AM-2.5-AL6XN-PL L14AM-2.5-AL6XN-PO 2½ 1.125
L14AM -3- AL6XN-PL L14AM -3- AL6XN-PO 3 1.125
L14AM-4-AL6XN-PL L14AM-4-AL6XN-PO 4 1.125
L14AM
2009bpe DT-22
Tri-Clamp套管,长B14AM-Size-Material-Finish
AL-6XN材料零件号

(PL完成)

 AL-6XN材料零件号

(订单完成)

 大小OD

(在)

 一种

(在)
B14AM-0.5-AL6XN-PL B14AM-0.5-AL6XN-PO ½ 1.750
b14am - 0.75 - al6xn - pl b14am - 0.75 - al6xn - po ¾ 1.750
B14AM-1-AL6XN-PL B14AM-1-AL6XN-PO 1 1.750
B14AM-1.5-AL6XN-PL B14AM-1.5-AL6XN-PO 1½ 1.750
B14AM -2- AL6XN-PL B14AM -2- AL6XN-PO 2 2.250
B14AM-2.5-AL6XN-PL B14AM-2.5-AL6XN-PO 2½ 2.250
B14AM-3-AL6XN-PL B14AM-3-AL6XN-PO 3 2.250
B14AM -4- AL6XN-PL B14AM -4- AL6XN-PO 4 2.250
BS14AM
2009bpe DT-22
三卡箍，厚壁14MPW尺寸，材质，表面处理
AL-6XN材料零件号

（7完成）

 大小OD

(在)

 一种

(在)

 乙

(在)

 C

(在)
14 mpw-1-al6xn-7 1 1.625 0.870 1.160
14”- 1.5 - al6xn - 7所示 1½ 1.625 1.370 1.676
14MPW -2- AL6XN -7- 2 1.750 1.870 2.192
14”- 2.5 - al6xn - 7所示 2½ 1.750 2.370 2.708
14MPW -3- AL6XN -7- 3 1.813 2.870 3.224
14 mpw-4-al6xn-7 4 2.125 3.834 4.256
14MPW
三卡箍，超重壁14MPWH尺寸材料
AL-6XN材料零件号 大小OD

(在)

 一种

(在)

 乙

(在)

 C

(在)
14MPWH051750，AL6XN ½ 1.750 0.370 0.984
14MPWH751750，AL6XN ¾ 1.750 0.620 0.984
14MPWH102500，AL6XN 1 2.500 0.870 1.984
14 mpwh104000-al6xn 1 4.000 0.870 1.984
14MPWH152500，AL6XN 1½ 2.500 1.370 1.984
14 mpwh153000-al6xn 1½ 3.000 1.370 1.984
14 mpwh153250-al6xn 1½ 3.250 1.370 1.984
14MPWH154000，AL6XN 1½ 4.000 1.370 1.984
14MPWH202500，AL6XN 2 2.500 1.870 2.516
14 mpwh203000-al6xn 2 3.000 1.870 2.516
14 mpwh203250-al6xn 2 3.250 1.870 2.516
14MPWH253000，AL6XN 2½ 3.000 2.370 3.047
14MPWH302000，AL6XN 3 2.000 2.870 3.579
14 mpwh303000-al6xn 3 3.000 2.870 3.579
14 mpwh303750-al6xn 3 3.750 2.870 3.579
14 mpwh304000-al6xn 3 4.000 2.870 3.579
14MPWH306000，AL6XN 3 6.000 2.870 3.579
14MPWH402500，AL6XN 4 2.500 3.834 4.682
14MPWH403000，AL6XN 4 3.000 3.834 4.682
14MPWH403500，AL6XN 4 3.500 3.834 4.682
14MPWH404000，AL6XN 4 4.000 3.834 4.682
14 mpwh
无菌外螺纹（DIN 11864-1 A型系列C）
CSI零件编号 大小OD

(在)

 一种

(在)

 乙

(在)

 C

(在)

 d
CS000813 ½ 0.5 0.065 1.614 RD 28 X⅛
CS000814 ¾ 0.75 0.065 1.614 RD 34 X⅛
CS000119
 1 1.0
 0.065
 1.693
 RD 52 X⅙
CS00979
 1½ 1.5
 0.065
 1.909
 RD 65 X⅙
CS00955
 2 2.0 0.065
 1.909
 RD 78 X⅙
CS00956
 2½ 2.5 0.065
 2.362
 RD 95 X⅙
CS00957 3 3.0 0.065 2.520 RD 110 X¼
CS000121 4 4 0.083 2.520
 RD 130 X¼
男-螺纹- din - 11864 - 1 -形式——-系列- c
无菌焊接衬套(DIN 11864-1 A系列C)
CSI零件编号 大小OD

(在)

 一种

(在)

 乙

(在)

 C

(在)
CS000815 ½ 0.5 0.065 1.535
CS00816 ¾ 0.75 0.065 1.535
CS000122
 1 1.0
 0.065
 1.575
CS00980
 1½ 1.5
 0.065
 1.831
CS00958
 2 2.0 0.065
 1.870
CS00959
 2½ 2.5 0.065
 2.480
CS00960
 3 3.0 0.065 2.402
CS000123 4 4 0.083 2.560
焊接班轮-DIN-11864-1-A型系列-C
外螺纹（SMS）
CSI零件编号 大小OD

(在)

 一种

(在)

 乙

(在)

 C

(在)

 d
CS000124
 1 1.0
 0.065
 1.590
 RD 40 X⅙
CS00944
 1½ 1.5
 0.065
 1.780
 RD 60 X⅙
CS00945
 2 2.0 0.065
 1.780
 RD 70 X⅙
CS000129
 2½ 2.5 0.065
 2.190
 RD 85 X⅙
CS00946
 3 3.0 0.065 2.190 RD 98 X⅙
CS000160 4 4 0.083 2.190
 RD 132 X⅙
短信外螺纹
焊接衬垫（SMS）
CSI零件编号 大小OD

(在)

 一种

(在)

 乙

(在)

 C

(在)
CS000161
 1 1.0
 0.065
 1.290
CS00941
 1½ 1.5
 0.065
 1.350
CS00942
 2 2.0 0.065
 1.350
CS00969
 2½ 2.5 0.065
 1.680
CS00943
 3 3.0 0.065 1.680
CS000162 4 4 0.083 1.750
SMS-焊接班轮
夹紧连接(DIN 32676系列A)
CSI零件编号 尺寸

(在)

 一种

(在)

 乙

(在)

 C

(在)
CS00881
 DN10 0.512 0.059
 0.709
CS00925
 DN15 0.748 0.059
 0.709
CS00882
 DN25 1.142 0.059
 0.846
CS00883 DN40 1.614 0.059
 0.846
CS00884
 DN50 2.087 0.059 0.846
CS00885
 DN65 2.756 0.079
 1.102
CS00886 DN80 3.346 0.079 1.102
CS00887 DN100 4.094 0.079 1.102
夹-连接- din - 32676系列
钳连接（DIN 32676系列C）
CSI零件编号 大小OD

(在)

 一种

(在)

 乙

(在)

 C

(在)
CS000163
 ½ 0.500 0.065
 0.500
CS000164
 ¾ 0.750 0.065
 0.500
CS000165
 1 1.000 0.065
 0.846
CS000166
 1½ 1.500 0.065
 0.846
CS000167
 2 2.000 0.065 0.846
CS000168 2½ 2.500 0.065 1.102
CS000169 3 3.000 0.065 1.102
CS000170 4 4.000 0.083 1.102
CS000171 6 6.000 0.109 1.102
夹-连接- din - 32676系列
更多的金属环

对于符合3-A卫生或BPE标准的304和316L箍，请访问食品、奶制品和饮料的套圈和BPE套管页面。需要更耐腐蚀的套圈吗?检查哈氏合金C-22®套圈页为额外的材料选项。

还是不知道你需要什么?对未列出的配置或未列出的配置调用CSI定制的白衬衫。
