适用于所有行业的垫圈
卫生密封广泛应用于几乎所有卫生领域，用于密封卫生管道中的夹紧连接。
雷竞技下载官方版中央美实业（CSI）股票等各种橡胶Fab和纽曼公司垫片垫片卫生的。雷电竞我们提供一些弹性体和氟标准和特种密封垫。我们的卫生垫圈符合FDA，USDA，和3-A标准。USP Class VI的柔性垫圈也可提供。
有关垫圈以及如何为您的应用程序选择正确的垫圈的更多信息，CSI联系今天。
物料
| 温度范围 | |
| 丁腈橡胶 | -30 - 250℉ |
| 三元乙丙橡胶 | -20 - 300°F |
| FKM（氟橡胶®） | -30 - 400ºF |
| 硅胶 | -40 - 450ºF |
| 聚四氟乙烯 | -100 - 500ºF |
| TUF-FLEX® | -20 - 300°F |
| Tuf-Steel® | -350 - 550ºF |

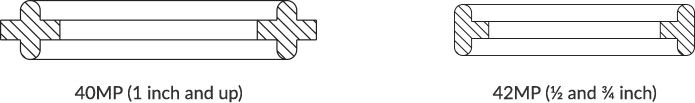

标准垫圈
沪深股市卫生三CLAMP®垫片是动物源性成分（ADI）免费。丁腈橡胶垫圈不是USP Class VI和不ADI自由。
| 尺寸 (在) |
丁腈橡胶 | 三元乙丙橡胶 | FKM /氟橡胶 | 硅胶 | 聚四氟乙烯 | TUF-FLEX | Tuf-Steel |
|---|---|---|---|---|---|---|---|
| ½ | 42个微处理器- 0.5 | 42 mpe - 0.5 | 42 mp - sfy - 0.5 | 42 mp - px - 0.5 | 42码- 0.5 | a42mp - gr - tf - 0.5 - e | 42MPG-TS-0.5 |
| ¾ | 42MPU-0.75 | 42 mpe - 0.75 | 42MP-SFY-0.75 | 42 mp - px - 0.75 | 42MPG-0.75 | a42mp - gr - tf - 0.75 - e | 42MPG-TS-0.75 |
| 1 | 40 mpu-1 | 40 mpe-1 | 40MP-SFY-1 | 40 mpx-1 | 40 mpg-1 | A40MP-GR-TF-1-E | 40 mpg-ts-1 |
| 11/2 | 40MPU-1.5 | 40 mpe - 1.5 | 40MP-SFY-1.5 | 40 mpx - 1.5 | 40MPG-1.5 | a40mp - gr - tf - 1.5 - e | 40MPG-TS-1.5 |
| 2 | 40 mpu-2 | 40 mpe-2 | 40MP-SFY-2 | 40 mpx-2 | 40 mpg-2 | A40MP-GR-TF-2-E | 40 mpg-ts-2 |
| 2½ | 40MPU-2.5 | 40 mpe - 2.5 | 40MP-SFY-2.5 | 40 mpx - 2.5 | 40MPG-2.5 | a40mp - gr - tf - 2.5 - e | 每加仑40英里- ts - 2.5 |
| 3 | 40 mpu-3 | 40 mpe-3 | 40MP-SFY-3 | 40 mpx-3 | 40 mpg-3 | A40MP-GR-TF-3-E | 40 mpg-ts-3 |
| 4 | 40 mpu-4 | 40 mpe-4 | 40MP-SFY -4- | 40 mpx-4 | 40 mpg-4 | A40MP-GR-TF-4-E | 40 mpg-ts-4 |
| 6 | 40 mou-6 | 40 moe-6 | 40MO-SFY -6- | 40 mo-x-6 | 40 mog-6 | A40MP-GR-TF-6-E | 40MOG-TS-6 |

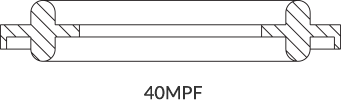

法兰垫圈
法兰、三卡箍卫生垫圈采用法兰制造，便于安装。
| 尺寸 (在) |
丁腈橡胶 | 三元乙丙橡胶 | FKM /氟橡胶 | 硅胶 | 聚四氟乙烯 |
|---|---|---|---|---|---|
| 1 | 40MPF-U-1 | 40MPF-E-1 | 40 mpf-sfy-1 | 40 mpf-x-1 | 40MPF-G-1 |
| 11/2 | 40强积金- u - 1.5 | 40强积金- e - 1.5 | 40强积金- sfy - 1.5 | 40强积金- x - 1.5 | 40强积金- g - 1.5 |
| 2 | 40MPF-U-2 | 40MPF-E-2 | 40 mpf-sfy-2 | 40 mpf-x-2 | 40MPF-G-2 |
| 2½ | 40强积金- u - 2.5 | 40强积金- e - 2.5 | 40强积金- sfy - 2.5 | 40强积金- x - 2.5 | 40强积金- g - 2.5 |
| 3 | 40MPF-U-3 | 40MPF-E-3 | 40 mpf-sfy-3 | 40 mpf-x-3 | 40MPF-G-3 |
| 4 | 40MPF-U-4 | 40MPF-E-4 | 40 mpf-sfy-4 | 40 mpf-x-4 | 40MPF-G-4 |
| 6 | 40MOF-U-6 | 40MOF-E-6 | 40 mof-sfy-6 | 40 mof-x-6 | - |

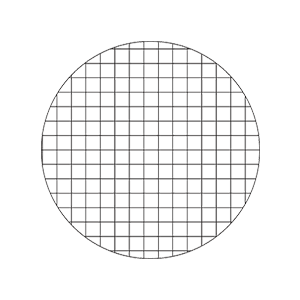

屏幕上的垫圈
屏幕垫圈设计成与标准的卫生三夹钳垫圈可互换的，并且是在你选择的USP Class VI的弹性体可在多种筛目尺寸的，21微米通过4目。
- 有六英寸的
- 21微米通过4目
- EPDM, buna, FKM, silcone, PTFE, Tuf-Steel®，Detectomer®金属检测/ x射线

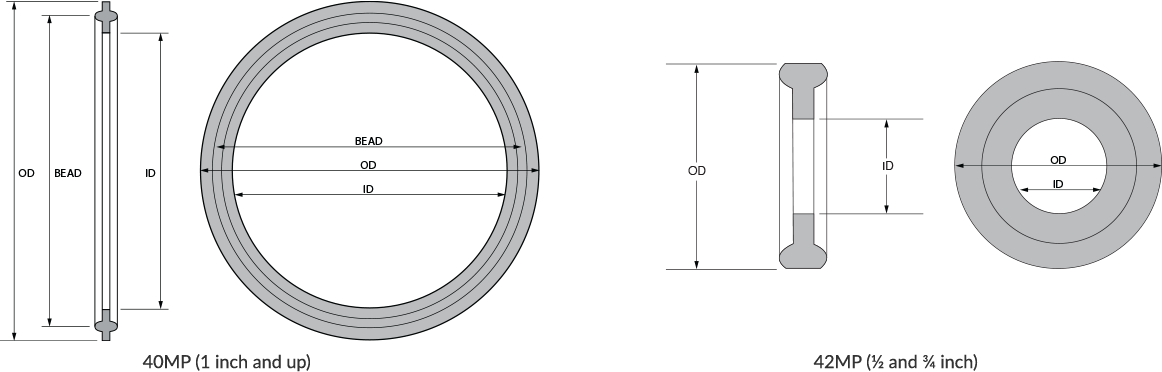

Tri-Clamp垫片尺寸
| 公称尺寸 (在) |
ID (在) |
ID （毫米） |
OD (在) |
OD （毫米） |
珠 (在) |
珠 （毫米） |
|---|---|---|---|---|---|---|
| ½ | 0.40 | 10.2 | 0.87 | 22 | * | * |
| ¾ | 0.64 | 16.2 | 0.87 | 22 | * | * |
| 1 | 0.90 | 22.9 | 2.00 | 50.5 | 1.71 | 43.5 |
| 11/2 | 1.39 | 35.3 | 2.00 | 50.5 | 1.71 | 43.5 |
| 2 | 1.88 | 47.8 | 2.52 | 64 | 2.22 | 56.5 |
| 2½ | 2.39 | 60.5 | 3.05 | 77.5 | 2.78 | 70.5 |
| 3 | 2.88 | 73.1 | 3.58 | 91 | 3.29 | 83.5 |
| 4 | 3.85 | 97.7 | 4.67 | 119 | 4.33 | 110 |
| 6 | 5.80 | 147.2 | 6.57 | 167 | 6.16 | 156.5 |
| 8 | 7.80 | 198 | 8.56 | 217.4 | 8.15 | 207 |
| 10 | 9.74 | 247.4 | 10.55 | 268 | 10.12 | 257 |
| 12 | 11.74 | 298.2 | 12.56 | 319 | 12.17 | 309 |
*½和¾英寸的垫片没有套圈珠。
锥座垫圈
| 尺寸 (在) |
氯丁橡胶 |
|---|---|
| 1 | ST40-1 |
| 11/2 | ST40-1.5 |
| 2 | ST40-2 |
| 2½ | ST40-2.5 |
| 3 | ST40-3 |
DC垫圈
| 尺寸 (在) |
丁腈橡胶 | 氯丁橡胶 |
|---|---|---|
| 11/2 | DC40-U-1.5 | dc40 - 1.5 |
| 2 | DC40-U-2 | DC40-2 |
| 2½ | DC40-U-2.5 | DC40-2.5 |
| 3 | DC40-U-3 | DC40-3 |
| 4 | DC40-U-4 | DC40-4 |
H-线垫圈
| 尺寸 (在) |
硅胶 | 丁腈橡胶 |
|---|---|---|
| 11/2 | H40-X-1.5 | H40-U-1.5 |
| 2 | H40-X-2 | H40-U-2 |
| 2½ | h40 - x - 2.5 | H40-U-2.5 |
| 3 | H40-X-3 | H40-U-3 |
| 4 | H40-X-4 | H40-U-3 |
人类发展指数垫圈
| 尺寸 (在) |
三元乙丙橡胶 | 合成橡胶之一种 | 聚四氟乙烯 | SFY |
|---|---|---|---|---|
| 1 | HDI-40-E-1 | HDI-40-U-1 | HDI-40-G-1 | HDI-40-SFY-1 |
| 11/2 | 人类发展指数- 40 - e - 1.5 | 人类发展指数1.5 - 40 - u | 人类发展指数- 40 g - 1.5 | HDI-40-SFY-1.5 |
| 2 | HDI-40-E-2 | HDI-40-U-2 | HDI-40-G-2 | HDI-40-SFY-2 |
2½ |
HDI-40-E-2.5 | 人类发展指数2.5 - 40 - u | 人类发展指数- 40 g - 2.5 | HDI-40-SFY-2.5 |
| 3 | HDI-40-E-3 | HDI-40-U-3 | HDI-40-G-3 | HDI-40-SFY-3 |
| 4 | HDI-40-E-4 | HDI-40-U-4 | HDI-40-G-4 | HDI-40-SFY-4 |
约翰·佩里·垫片
| 尺寸 (在) |
三元乙丙橡胶 | 丁腈橡胶 | 聚四氟乙烯 | SFY |
|---|---|---|---|---|
| 1 | 40 jp-e-1 |
40 jp-u-1 | 40 jp-g-1 | 40 jp-sfy-1 |
| 11/2 | 40JP-E-1.5 | 40 jp - u - 1.5 | 40 jp - g - 1.5 | 40 jp - sfy - 1.5 |
| 2 | 40 jp-e-2 | 40 jp-u-2 | 40 jp-g-2 | 40 jp-sfy-2 |
| 2½ | 40JP-E-2.5 | 40 jp - u - 2.5 | 40 jp-g-2 |
|
| 3 | 40 jp-e-3 | 40 jp - u - 2.5 | 40 jp-g-3 | |
| 4 | 40 jp-e-4 | 40 jp-u-4 | 40 jp-g-4 | 40 jp-sfy-4 |
IPS Sch. 5三钳垫圈
| 尺寸 (在) |
丁腈橡胶 | 聚四氟乙烯 | SFY |
|---|---|---|---|
| 1 | 40MV-U-1 | 40 mv-g-1 | 40MV-SFY-1 |
| 11/2 | 40MV-U-1.5 | 40MV-G-1.5 | 40 mv - sfy - 1.5 |
| 2 | 40MV-U-2 | 40 mv-g-2 | 40MV-SFY-2 |
| 2½ | 40MV-U-2.5 | 40MV-G-2.5 | 40 mv - sfy - 2.5 |
| 3 | 40MV-U-3 | 40 mv-g-3 | 40MV-SFY-3 |
| 4 | 40MV-U-4 | 40 mv-g-4 | 40MV-SFY -4- |
| 6 | 40MV-U-6 | 40 mv-g-6 | 40MV-SFY -6- |
| 8 | 40MV-U-8 | 40 mv-g-8 | 40MV-SFY-8 |
IPS Sch. 5三夹法兰垫片
| 尺寸 (在) |
丁腈橡胶 | 硅胶 | SFY |
|---|---|---|---|
| 2 | 40MVF-U-2 | 40 mvf-x-2 | 40MVF-SFY-2 |
| 3 | 40MVF-U-3 | 40 mvf-x-3 | 40MVF-SFY-3 |
| 4 | 40MVF-U-4 | 40 mvf-x-4 | 40MVF-SFY -4- |
| 6 | 40MVF-U-6 | 40 mvf-x-6 | 40MVF-SFY -6- |
| 8 | 40MVF-U-8 | 40 mvf-x-8 | 40MVF-SFY-8 |
| 10 | 40MVF-U-10 | 40 mvf-x-10 | 40 mvf-sfy-10 |
| 12 | 40MVF-U-12 | 40 mvf-x-12 | 40 mvf-sfy-12 |
IPS Sch. 5三钳聚四氟乙烯信封Gasket
| 尺寸 (在) |
聚四氟乙烯 | |
|---|---|---|
| 1 | A40MV-GR-1 | |
| 1.5 | A40MV-GR-1.5 | |
| 2 | A40MV-GR-2 | |
| 2.5 | A40MV-GR-2.5 | |
| 3 | A40MV-GR-3 | |
| 4 | A40MV-GR-4 | |
| 6 | A40MV-GR-6 |
